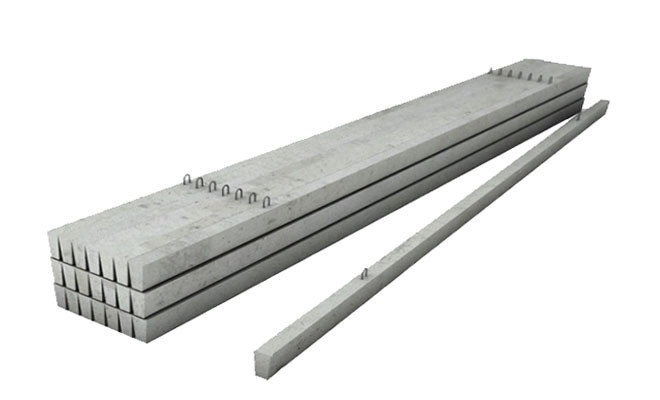

Опоры ЛЭП (железобетонные)

Стойка вибрированная железобетонная СВ 105 - 5

Стойка вибрированная железобетонная СВ 105-5 с проволочной арматурой, с обратной конусностью в нижней части предназначена для установки в котлованы, предварительно напряженна (0,38 и от 6-10 кВ). Стойки вибрированные железобетонные СВ 105-5 изготавливаются из прочного, тяжелого бетона в соответствии с ГОСТ 26633 и требованиями ТУ 5863-003-00113557-94:

• класс прочности на сжатие - В30,
• по водопроницаемости - W6,
• по морозостойкости - F200.

Для опоры нескольких проводов воздушных ЛЭП и проводного вещания применяют анкерно-угловые и другие виды железобетонных стоек том числе и св 105 - 5, которые можно эксплуатировать:

• в газовой среде,
• в местности, где сейсмическая активность может достигать до 9 баллов по шкале Рихтера,
• при низких температурах (-550 С);
• в агрессивной среде воздействия.

В зависимости от места установки, опоры линий электропередач СВ 105 – 5 могут изготавливаться из различных материалов, которые добавляются в состав железобетона. Этот способ позволяет предотвратить появление трещин при минусовой температуре в холодных местностях. Для сейсмоопасных регионов повышают прочность опор с помощью увеличения толщины стенок самой стойки СВ 105 - 5. Прочный, надежный и довольно простой в изготовлении железобетон без труда противостоит коррозии и вредным химическим элементам, которые содержатся в воздухе.

В качестве каркаса для опор СВ 105 - 5 служит:

• стержневая термомеханически упрочнённая сталь периодического профиля;
• стержневая горячекатаная сталь периодического профиля;
• высокопрочная арматурная проволока;
• арматурные канаты;
• стержневая, упрочненная вытяжкой, сталь периодического профиля.

Соединение вдоль стержней выполняется сваркой. В продольном и в поперечном сечении не более одного соединения арматуры. Расстояния между соединениями на стержнях по длине стойки СВ 105-5 не менее полуметра.

Стойка опоры СВ 105-5 выпускаются партиями в соответствии с требованиями действующего стандарта. Все партии включают в себя железобетонные стойки, принадлежащие к одной марке. Изготовление продукции производится с использованием одной определённой технологии и одинаковых исходных материалов.

Наши специалисты проконсультируют вас и помогут в выборе железобетонных стоек в зависимости от месторасположения и климатических условий.

Стойка вибрированная железобетонная СВ 105-3,6

Стойка вибрированная железобетонная СВ 105-3,6 широко применяется в качестве опоры освещения, а также для построения воздушных линий передач электроэнергии. Они производятся в соответствии с техническими условиями ТУ5863-003-0011.3557-94 и рабочими чертежами типовых конструкций: разной длины, ширины и высоты.

Аббревиатура СВ 105-3,6 состоит из буквенно-цифровых групп, которые разделены дефисом. В первую группу входит обозначение типа стойки (СВ — стойка вибрированная) и ее длина в дециметрах (дм). Во вторую группу - несущая способность стойки, характеризуемая величиной расчетного изгибающего момента в кН*м. В данном случае расчетный изгибающий момент составляет 3.6 кН*м.

Железобетонные опоры могут производиться, как с предварительным напряжением арматуры, так и без её напряжения. Стойка СВ 105-3,6 предварительно напряжены (напряжение составляет 0,38 кВ и от 6 - 10 кВ включительно). Стойки СВ 105-3,6 изготавливаются длиной в 10,5 м. Их форма сужается к верху конструкции. Сечение представляет собой прямоугольник:

• ширина сечения в верхней и нижней частях столба составляет 17,5 см;
• высота сечения опоры в нижней части составляет 28 см, а в верхней части – 19 см.

В качестве рабочей арматуры для стоек СВ 105-3.6 применяются:

• стержневая, упрочненная вытяжкой, сталь периодического профиля;
• стержневая термомеханически упрочнённая сталь периодического профиля;
• арматурные канаты;
• высокопрочная арматурная проволока;
• стержневая горячекатаная сталь периодического профиля.

Продольное соединение арматурных стержней опоры выполняется сваркой, стержень имеет одно соединение. В поперечном сечении железобетонной стойки СВ 105-3,6 должно быть не более одного соединения арматуры, расстояние при этом между соединениями на разных стержнях по длине стойки не менее полуметра.

Стойка СВ 105-3,6 изготавливаются из тяжелого бетона, средняя плотность которого составляет 2200-2500 кг/м3.
Передаточная прочность от класса бетона должна быть:

• не менее 90% при отрицательной температуре воздуха;
• не менее 80% при положительной температуре.

Стойка вибрированная железобетонная СВ 110 - 3,5

Стойка вибрированная железобетонная СВ 110 - 3,5 является одной из основных конструкций способствующих этому достижению. С того времени стойки вибрированные железобетонные СВ 110-3,5 стали очень популярны, так как имеют простое устройство, относительно небольшую цену и высокое качество.

Вибрированные стойки СВ 110-3,5 применяются для опоры воздушных линий электропередач (напряжение 0,38кВ, 6кВ-10кВ). Линии Электро Пеедач с напряжением 110 - 500 кВ состоят из нескольких анкерно-угловых и промежуточных опор с оттяжками. Наиболее распространенными являются одностоечные столбы, состоящие из металлических траверс.

Аббревиатура СВ 110 - 3,5 состоит из буквенных и цифровых групп, разделенных дефисом. В первой группе обозначается тип опоры (СВ — стойка вибрированная) и ее длина в дециметрах (дм). Во второй группе - несущая способность опоры, которая характеризуется величиной расчетного изгибающего момента в кН*м. В данном случае расчетный изгибающий момент составляет 35 кН*м.

Стойка вибрированная СВ 110-3,5 является железобетонным изделием, которое изготавливают из прочных стальных сплавов и бетона в соответствии с ГОСТами. Для придания наибольшей прочности стойкам вибрированным СВ 110-3,5 используют предварительно напряженный бетон. Состав сплавов зависит от места их установки:

• для сейсмоопасных регионов повышают прочность стоек вибрированных СВ 110-3,5 за счет увеличения толщины стенок;
• для местности с низкой температурой в зимнее время в сплав железобетона добавляют химический состав, предотвращающий появление трещин при морозе.

Размеры стоек вибрированных СВ 110-3,5, согласно требованиям стандартов, должны быть следующими:

• длина – 11 метров;
• высота в верхней части опоры - 165 мм, в основании - 280 мм;
• ширина в верхней части - 175 мм, в основании – 170 мм.

При производстве стоек вибрированных СВ 110-3,5 применяется бетон с маркой прочности М400, по водонепроницаемости - W6, по морозостойкости - F200. Стойки вибрированные СВ 110-3,5 можно эксплуатировать при морозе до -55⁰С.

Инженеры ежегодно улучшают конструкции стоек вибрированных СВ 110-3,5 и изобретают более совершенные сплавы металлов. Благодаря этому каждый год прочность железобетонных конструкций становится выше.

Все железобетонные конструкции, включая стойки вибрированные СВ 110-3,5, изготавливаются из экологически чистых и качественных материалов, которые проходят многократную проверку качества.

Стойка вибрированная железобетонная СВ 110 - 5

В наше время железобетонные стойки вибрированные СВ 110-5 линий электропередач эксплуатируются в каждом городе и селе, что говорит об их доступности и качестве. Анкерно-угловые и другие типы ж/б стоек вибрированных СВ 110 - 5 необходимы для проводного вещания и опоры нескольких проводов.

Стойки вибрированные СВ 110-5 можно использовать:

• при низких температурах, до -550С;
• в газовой, жидкой, твердой неагрессивной среде воздействия;
• в сейсмически активных районах, до 9 баллов по шкале Рихтера;
• в агрессивной среде воздействия.

Размеры стоек вибрированных CВ 110 - 5 следующие:

• длина – 11 метров;
• ширина в верхней части стойки – 175 мм, в основании – 170 мм;
• высота в верхней части изделия - 165 мм, в основании – 280 мм.

Расчетный изгибающий момент составляет 50 кН*м.

Стойка вибрированная СВ 110-5 изготавливается из тяжелого прочного бетона по ГОСТ 26633. В соответствии с требованиями ТУ 5863-002-00113557-94 марка прочности на сжатие М400, по водонепроницаемости - W6, по морозостойкости - F200.

В роли каркаса из арматуры используют:

• стержневую термически и механически упрочнённую сталь периодического профиля;
• стержневую горячекатаную сталь периодического профиля;
• высокопрочную арматурную проволоку;
• арматурные канаты;
• стержневую, упрочненную вытяжкой, сталь периодического профиля.

При производстве стоек вибрированных СВ 110-5 в качестве напряженной арматуры используется сталь класса Ат-У диаметром 12 мм. Между собой стержни соединяются сваркой. В поперечном и в продольном сечении по одному соединению арматуры. Промежуток между соединениями на стержнях вдоль стойки не менее 50 см.

Вибрированные стойки СВ 110-5 выпускают партиями по требованиям действующего стандарта. Каждая партия содержит ж/б опоры, относящиеся к одной марке. При производстве изделий используется единая технология и одинаковые исходные материалы. Изделия (СВ 110-5) проходят многократный тщательный контроль. Эксплуатировать данную конструкцию можно не меньше пятидесяти лет. Поэтому использование стоек вибрированных СВ 110-5 оправдывается и обходится без сложных профилактических мероприятий.

Наши менеджеры помогут Вам в выборе железобетонных вибрированных стоек в зависимости от климатических условий и географического месторасположения их установки. Железобетонные стойки долговечны, прочны и по доступной цене для каждого желающего.

Стойка вибрированная железобетонная СВ 95 - 3

Стойки вибрированные железобетонные СВ 95-3 необходимы не только при строительстве воздушных линий электропередач, но и при прокладке освещения. Напряжение опор составляет 0,38 кВ и от 6кВ до 10 кВ включительно. Стойки СВ 95-3 снабжаются закладными изделиями, задача которых - крепление определённых конструкций и осуществление присоединений необходимых деталей заземления. Маркировка стоек производится в соответствии с ГОСТом. Аббревиатура «СВ» – стойка вибрированная. Цифра, указанная далее, обозначает длину опоры в дециметрах (дм).

Железобетонные опоры и стойки CВ 95-3 изготавливают (в соответствии с ГОСТами) из экологически-чистых и качественных материалов методом вибрирования из специального тяжелого бетона. Средняя плотность его составляет 2200-2500 кг/м3, класс прочности на сжатие В30.

Материалы проходят многократный качественный контроль. Срок использования данной конструкции не менее полувека. Именно поэтому установка стойка вибрированная СВ 95-3 оправдывается неоднократно и обходится без особых профилактических мероприятий.

Стойки допускаются к использованию в следующих условиях :

• в жидкой, твердой и газообразной неагрессивных и агрессивных средах;
• при средней температуре наиболее холодной пятидневки до -55°С включительно;
• при сейсмичности до 7 баллов;
• при различной скорости ветра, при определенной толщине стенки гололеда, согласно ПУЭ ("Правилам устройства электроустановок").

Стойки вибрированные железобетонные СВ 95-3 выпускаются партиями в соответствии с требованиями действующего стандарта. Каждая партия включает в себя железобетонные стойки, принадлежащие к одной марке, изготавливаемые предприятием с использованием единой определённой технологии и одинаковых исходных материалов.

Железобетонные стойки СВ 95-3 можно увидеть в любом городе и деревне, что говорит о доступности, высокой надёжности и о долговечности данной продукции.

Стойка вибрированная железобетонная СВ 95-2

Стойки вибрированные СВ предназначаются для реконструкции и строительства ЛЭП.

Опоры изготавливаются в соответствии с требованиями технических условий ТУ5863-004-0011.3557-94(1) и рабочих чертежей типовых конструкций: разной длины, ширины и высоты; с предварительным напряжением арматуры и без её напряжения. Стойка вибрированная железобетонная СВ 95-2  предварительно напряжена (напряжение составляет 0,38 кВ и от 6 - 10 кВ включительно).

В качестве рабочей арматуры для стоек вибрированных СВ 95-2 применяются:

• стержневая термомеханически упрочнённая сталь периодического профиля;
• стержневая горячекатаная сталь периодического профиля;
• высокопрочная арматурная проволока;
• арматурные канаты;
• стержневая, упрочненная вытяжкой, сталь периодического профиля.

Соединение по длине арматурных стержней для стоек вибрированных СВ 95-2 выполняется сваркой, стержень не имеет более одного соединения. В поперечном сечении железобетонной стойки не более одного соединения арматуры, расстояние между соединениями на разных стержнях по длине стойки не менее 0,5 м.

Стойка вибрированная железобетонная СВ 95-2 изготавливается из тяжелого (средняя плотность 2200-2500 кг/м3) бетона. Передаточная прочность от класса бетона составляет:

• не менее 80% при положительной температуре;
• не менее 90% при отрицательной температуре воздуха.

Марки бетона, которые используются для изготовления стоек, при расчетной температуре наиболее холодной пятидневки (в соответствии со СНИПом 2.01.01-2.): по морозостойкости F200, по водонепроницаемости W6.

Железобетонные стойки СВ 95-2 выпускаются с разными индексами, которые характеризуют среду эксплуатирования опоры. Благодаря специальному составу бетона их можно устанавливать в районах, где в зимний период очень низкие температуры.

Условия применения данных стоек СВ 95-2 газовая среда с неагрессивной степенью воздействия, а так же грунтовые воды и грунты с сильно-, средне- и слабоагрессивной степенью воздействия, при сейсмичности строительной площадки до 9 баллов, расчетная температура наружного воздуха при этом не ниже -55⁰С включительно.

Стойка вибрированная железобетонная СВ 95-3с

Стойки вибрированные СВ предназначаются для реконструкции и строительства ЛЭП.

Опоры СВ 95-3с изготавливаются в соответствии с требованиями технических условий ТУ5863-004-0011.3557-94(1) и рабочих чертежей типовых конструкций: разной длины, ширины и высоты; с предварительным напряжением арматуры и без её напряжения. Опора железобетонная СВ 95-3с предварительно напряжена (напряжение составляет 0,38 кВ и от 6 - 10 кВ включительно).

В качестве рабочей арматуры для опор СВ 95-3с применяются:

• стержневая термомеханически упрочнённая сталь периодического профиля;
• стержневая горячекатаная сталь периодического профиля;
• высокопрочная арматурная проволока;
• арматурные канаты;
• стержневая, упрочненная вытяжкой, сталь периодического профиля.

Соединение по длине арматурных стержней для опор (СВ 95-3с ) выполняется сваркой, стержень не имеет более одного соединения. В поперечном сечении железобетонной стойки СВ 95-3с не более одного соединения арматуры, расстояние между соединениями на разных стержнях по длине стойки не менее 0,5 м.

Стойка СВ 95-3с изготавливается из тяжелого (средняя плотность 2200-2500 кг/м3) бетона. Передаточная прочность от класса бетона составляет:

• не менее 80% при положительной температуре;
• не менее 90% при отрицательной температуре воздуха.

Марки бетона, которые используются для изготовления стоек, при расчетной температуре наиболее холодной пятидневки (в соответствии со СНИПом 2.01.01-2.): по морозостойкости F200, по водонепроницаемости W6.

Железобетонные стойки СВ 95-3с выпускаются с разными индексами, которые характеризуют среду эксплуатирования опоры. Благодаря специальному составу бетона их можно устанавливать в районах, где в зимний период очень низкие температуры.

Условия применения данных стоек СВ 95-3с газовая среда с неагрессивной степенью воздействия, а так же грунтовые воды и грунты с сильно-, средне- и слабоагрессивной степенью воздействия, при сейсмичности строительной площадки до 9 баллов, расчетная температура наружного воздуха при этом не ниже -550С включительно.

Стойка вибрированная железобетонная СВ 95-5

Стойки вибрированные СВ предназначаются для реконструкции и строительства ЛЭП.

Опоры СВ 95-5 изготавливаются в соответствии с требованиями технических условий ТУ5863-004-0011.3557-94(1) и рабочих чертежей типовых конструкций: разной длины, ширины и высоты; с предварительным напряжением арматуры и без её напряжения. Опора железобетонная СВ 95-5 предварительно напряжена (напряжение составляет 0,38 кВ и от 6 - 10 кВ включительно).

В качестве рабочей арматуры для опор СВ 95-5 с применяются:

• стержневая термомеханически упрочнённая сталь периодического профиля;
• стержневая горячекатаная сталь периодического профиля;
• высокопрочная арматурная проволока;
• арматурные канаты;
• стержневая, упрочненная вытяжкой, сталь периодического профиля.

Соединение по длине арматурных стержней для опор (СВ 95-5 ) выполняется сваркой, стержень не имеет более одного соединения. В поперечном сечении железобетонной стойки СВ 95-5 не более одного соединения арматуры, расстояние между соединениями на разных стержнях по длине стойки не менее 0,5 м.

Стойка СВ 95-5 изготавливается из тяжелого (средняя плотность 2200-2500 кг/м3) бетона. Передаточная прочность от класса бетона составляет:

• не менее 80% при положительной температуре;
• не менее 90% при отрицательной температуре воздуха.

Марки бетона, которые используются для изготовления стоек, при расчетной температуре наиболее холодной пятидневки (в соответствии со СНИПом 2.01.01-2.): по морозостойкости F200, по водонепроницаемости W6.

Железобетонные стойки СВ 95-5 выпускаются с разными индексами, которые характеризуют среду эксплуатирования опоры. Благодаря специальному составу бетона их можно устанавливать в районах, где в зимний период очень низкие температуры.

Условия применения данных стоек СВ 95-5 газовая среда с неагрессивной степенью воздействия, а так же грунтовые воды и грунты с сильно-, средне- и слабоагрессивной степенью воздействия, при сейсмичности строительной площадки до 9 баллов, расчетная температура наружного воздуха при этом не ниже -550С включительно.
