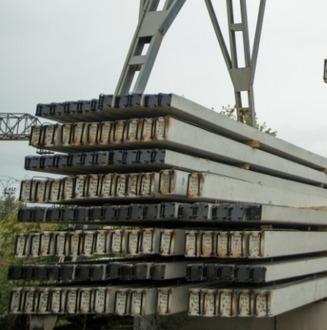

Стойка вибрированная железобетонная СВ 105-3,6

Стойка вибрированная железобетонная СВ 105-3,6

Стойка вибрированная железобетонная СВ 105-3,6 широко применяется в качестве опоры освещения, а также для построения воздушных линий передач электроэнергии. Они производятся в соответствии с техническими условиями ТУ5863-003-0011.3557-94 и рабочими чертежами типовых конструкций: разной длины, ширины и высоты.

Аббревиатура СВ 105-3,6 состоит из буквенно-цифровых групп, которые разделены дефисом. В первую группу входит обозначение типа стойки (СВ — стойка вибрированная) и ее длина в дециметрах (дм). Во вторую группу - несущая способность стойки, характеризуемая величиной расчетного изгибающего момента в кН*м. В данном случае расчетный изгибающий момент составляет 3.6 кН*м.

Железобетонные опоры могут производиться, как с предварительным напряжением арматуры, так и без её напряжения. Стойка СВ 105-3,6 предварительно напряжены (напряжение составляет 0,38 кВ и от 6 - 10 кВ включительно). Стойки СВ 105-3,6 изготавливаются длиной в 10,5 м. Их форма сужается к верху конструкции. Сечение представляет собой прямоугольник:

• ширина сечения в верхней и нижней частях столба составляет 17,5 см;
• высота сечения опоры в нижней части составляет 28 см, а в верхней части – 19 см.

В качестве рабочей арматуры для стоек СВ 105-3.6 применяются:

• стержневая, упрочненная вытяжкой, сталь периодического профиля;
• стержневая термомеханически упрочнённая сталь периодического профиля;
• арматурные канаты;
• высокопрочная арматурная проволока;
• стержневая горячекатаная сталь периодического профиля.

Продольное соединение арматурных стержней опоры выполняется сваркой, стержень имеет одно соединение. В поперечном сечении железобетонной стойки СВ 105-3,6 должно быть не более одного соединения арматуры, расстояние при этом между соединениями на разных стержнях по длине стойки не менее полуметра.

Стойка СВ 105-3,6 изготавливаются из тяжелого бетона, средняя плотность которого составляет 2200-2500 кг/м3.
Передаточная прочность от класса бетона должна быть:

• не менее 90% при отрицательной температуре воздуха;
• не менее 80% при положительной температуре.
