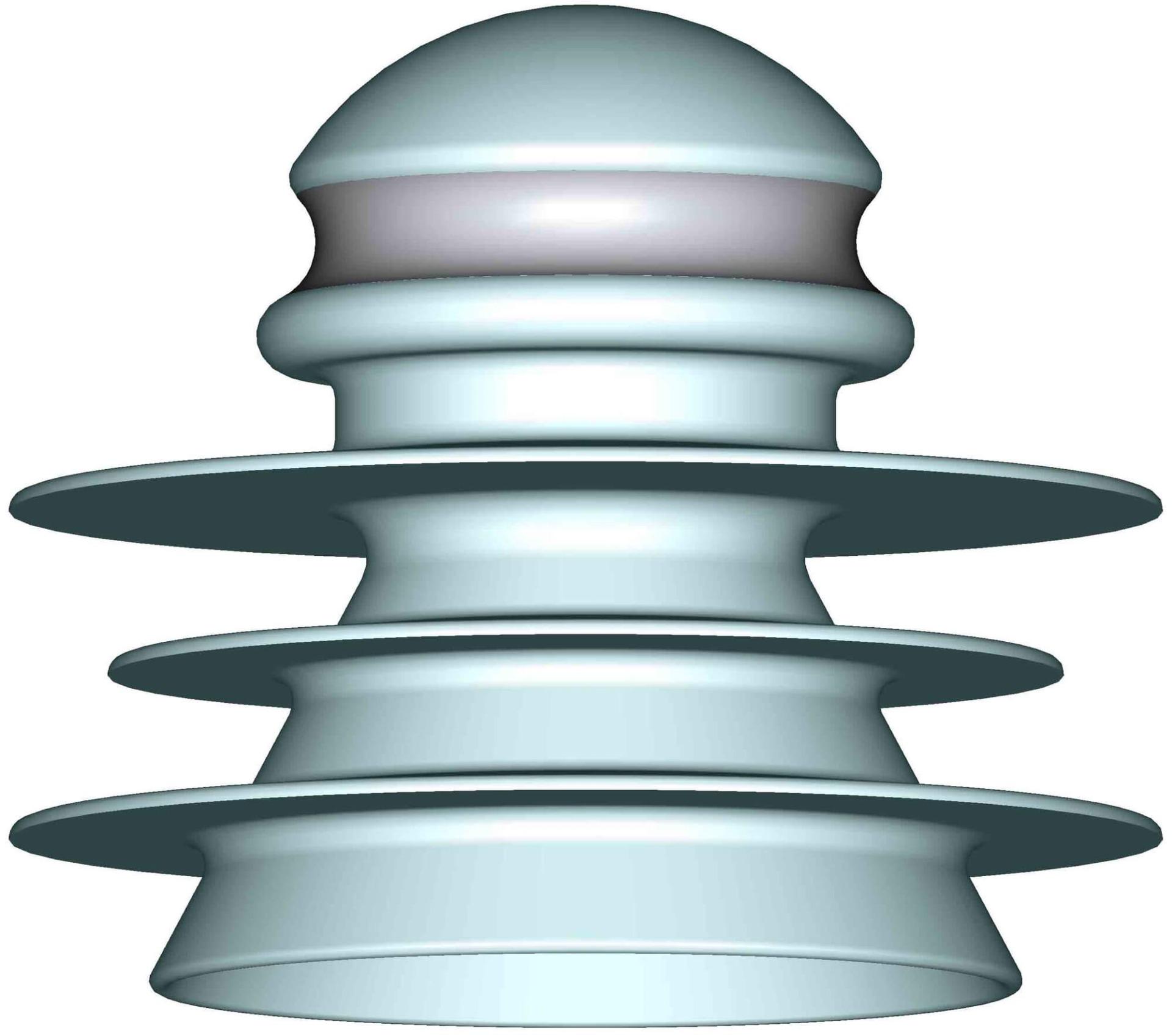

ШП-20 Изолятор УХЛ1

ШП-20 УХЛ1 изолятор полимерный линейный штыревой используется взамен фарфорового изолятора ШФ-10, ШС-10 для голого провода и защищенных изолированных проводов. Для крепления провода на изоляторе применяются стандартные приемы, возможно применение проволочной вязки, скобы СШ-1, СШ-2, спиральной вязки.

Гарантийный срок -3 года.
Срок эксплуатации- не менее 25 лет. Изолятор полимерный линейный штыревой ШП-20 УХЛ1 изготавливается по ГОСТ Р 52082-2003.

Расшифровка изоляторов

Ш – Тип изолятора, штыревой

П – Тип материала, полимерный

20 – номинальное напряжение, 20 кВ.

Технические характеристики

Номинальное напряжение	20 кВ
Пробивное напряжение	130 кВ
Испытательное напряжение полного грозового импульса	130 кВ
Испытательное напряжение в сухом состоянии	70 кВ
Испытательное напряжение под дождём	60 кВ
Длина пути утечки	42 см
Нормированная механическая разрушающая сила на изгиб	13 кН
Масса	1,1 кг

Габаритные размеры, чертеж изолятора ШП 20 УХЛ1

Вся информация о товаре, фотографиях, характеристиках, ценах и условиях поставки носит информационный характер, подробности уточняйте у менеджера.

Цена: 1 299 руб.
