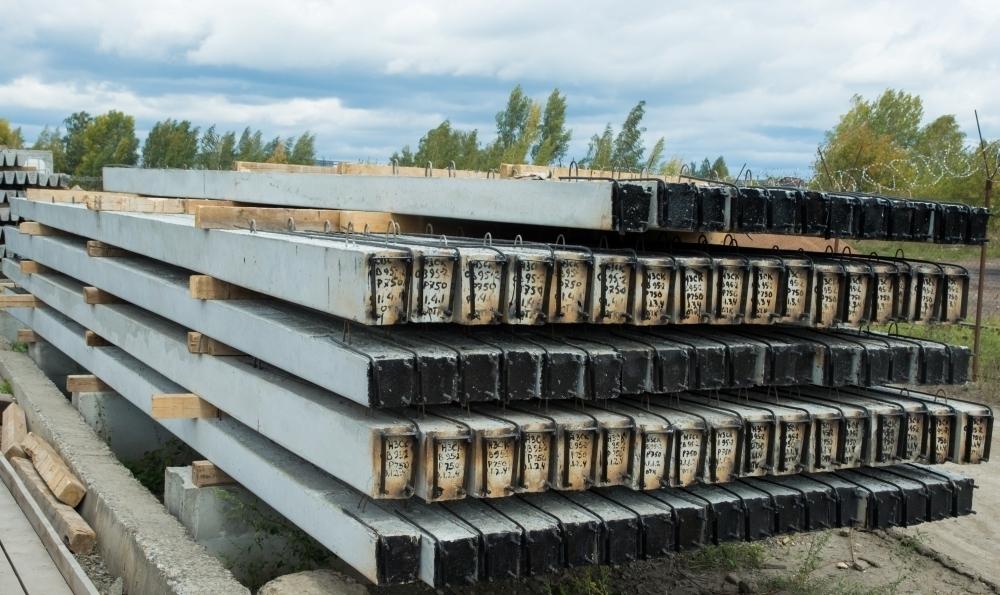

Стойка вибрированная железобетонная СВ 95-2
Стойка вибрированная железобетонная СВ 95-2
Стойки вибрированные СВ предназначаются для реконструкции и строительства ЛЭП.
Опоры изготавливаются в соответствии с требованиями технических условий ТУ5863-004-0011.3557-94(1) и рабочих чертежей типовых конструкций: разной длины, ширины и высоты; с предварительным напряжением арматуры и без её напряжения. Стойка вибрированная железобетонная СВ 95-2 предварительно напряжена (напряжение составляет 0,38 кВ и от 6 - 10 кВ включительно).
В качестве рабочей арматуры для стоек вибрированных СВ 95-2 применяются:
- стержневая термомеханически упрочнённая сталь периодического профиля;
- стержневая горячекатаная сталь периодического профиля;
- высокопрочная арматурная проволока;
- арматурные канаты;
- стержневая, упрочненная вытяжкой, сталь периодического профиля.
Соединение по длине арматурных стержней для стоек вибрированных СВ 95-2 выполняется сваркой, стержень не имеет более одного соединения. В поперечном сечении железобетонной стойки не более одного соединения арматуры, расстояние между соединениями на разных стержнях по длине стойки не менее 0,5 м.
Стойка вибрированная железобетонная СВ 95-2 изготавливается из тяжелого (средняя плотность 2200-2500 кг/м3) бетона. Передаточная прочность от класса бетона составляет:
- не менее 80% при положительной температуре;
- не менее 90% при отрицательной температуре воздуха.
Марки бетона, которые используются для изготовления стоек, при расчетной температуре наиболее холодной пятидневки (в соответствии со СНИПом 2.01.01-2.): по морозостойкости F200, по водонепроницаемости W6.
Железобетонные стойки СВ 95-2 выпускаются с разными индексами, которые характеризуют среду эксплуатирования опоры. Благодаря специальному составу бетона их можно устанавливать в районах, где в зимний период очень низкие температуры.
Условия применения данных стоек СВ 95-2 газовая среда с неагрессивной степенью воздействия, а так же грунтовые воды и грунты с сильно-, средне- и слабоагрессивной степенью воздействия, при сейсмичности строительной площадки до 9 баллов, расчетная температура наружного воздуха при этом не ниже -550С включительно.
