Размотка СИП
Размотка СИП

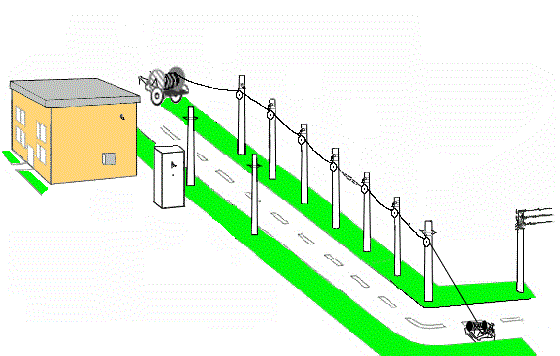

Размотка СИП осуществляется непосредственно с барабана, закрепленного на раскаточной тележке, с помощью механической лебедки, установленной с противоположного от барабана конца линии, с использованием раскаточных роликов, закрепленных на опорах монтируемого участка.
Для свободного прохождения жгута СИП через ролики применяются:
- вспомогательный трос (поз.5), который при размотке СИП наматывается
на вал механической лебедки (поз.6),
- комплект "вертлюг-монтажные чулки" для протяжки СИП через ролики, обеспечивает удержание конца жгута СИП в сжатом состоянии и не позволяет жгуту перекручиваться при его протяжке.
Размотка СИП выполняется в следующей последовательности:
- с одного конца монтируемого участка устанавливается барабан с на раскаточной тележке;
- с другого конца участка устанавливается механическая лебедка со вспомогательным тросом;
- закрепляются на опорах раскаточные ролики, начиная с опоры со стороны лебедки, одновременно в них заправляется вспомогательный трос, разматываемый с барабана лебедки;
- после подтягивания троса к барабану с СИП на конце троса закрепляется;
- монтажный чулок для троса из комплекта "вертлюг-монтажные чулки";
- на конце жгута СИП закрепляется монтажный чулок для защиты СИП из комплекта "вертлюг-монтажные чулки";
- с помощью механической лебедки жгут СИП протягивается через все ролики и размотка прекращается, когда жгут пройдет последний ролик и немного опустится в сторону лебедки.
Рекомендации и предостережения:
1. Применение раскаточных роликов обязательно, поскольку, имея рабочие поверхности, покрытые пластиком, они предотвращают повреждение изоляции раскатываемых проводов.
Недопустима размотка СИП на земной поверхности, поскольку это может привести к повреждению и загрязнению изоляции проводов. В случае последнего при монтаже прокалывающих зажимов электрическое сопротивление контакта между зубьями зажима и проводниками СИП будет больше расчетного, а это приведет к дополнительным электрическим потерям и к преждевременному выходу из строя ВЛИ.
2. Обязательное применение вертлюга при размотке СИП предотвращает самопроизвольное раскручивание проводов в жгуте.
Если для размотки не применять вертлюг, то в отдельных местах между проводниками могут появиться заметные просветы , в которых при не расчетных механических воздействиях на ВЛИ (сильный ветер, падение дерева и т.д.) возникает опасность обрыва отдельного провода.
3. Обязательно применять монтажный чулок для жгута СИП , поскольку это ускоряет процесс раскатки и предохраняет изоляцию СИП от механических повреждений за счет равномерного распределения механической нагрузки вдоль жгута СИП при его размотке.
