Монтаж крепежных устройств
Монтаж крепежных устройств включает в себя закрепление на опорах, на фасадах зданий и сооружений металлических кронштейнов или крюков, используемых для фиксации изолированных зажимов, которые удерживают СИП.
Типы кронштейнов для каждого места закрепления комплектуются в строгом соответствии с проектом на ВЛИ с учетом технических характеристик устанавливаемых кронштейнов, приводимых в каталоге предприятия-производителя.
Закрепление кронштейнов на опорах осуществляется с помощью стальной ленты из нержавеющей стали типа F2007 либо с помощью болтов, на фасадах зданий - с помощью болтов либо шурупов.
Установка анкерных кронштейнов.
Кронштейны для анкерных зажимов
| Наименование | Применение |
 |
|
|---|
|

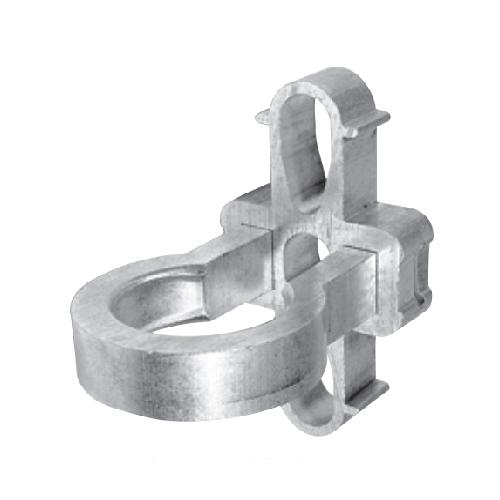

CS 10.3
|
Анкерный кронштейн для магистральных и ответвительных анкерных зажимов.
Крепление осуществляется с помощью
двух или одного болта диаметром 14 мм
или металлической ленты F 207 или F 107.
|
|
CB 600
|
Крепление анкерного кронштейна осуществляется в двух точках с помощью болтов диаметром 16 мм. Возможна
поставка стяжных болтов с дюбелем
VQ12.70+CH12.80
|
 |
|
|

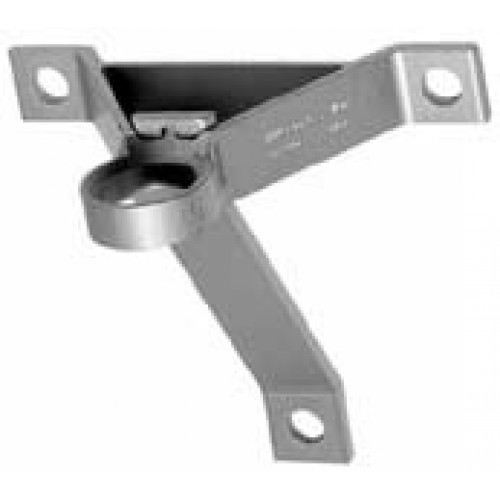

CT 600
|
Крепление анкерного кронштейна
осуществляется в трех точках с помощью болтов диаметром 16 мм. Возможна
поставка стяжных болтов с дюбелем
VQ12.70+CH12.80
|
 |
|
|

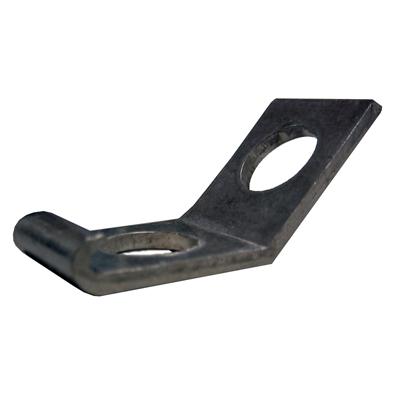

CA 16
|
Анкерный кронштейн для ответвления от магистрали анкерных зажимов к вводам. Крепление осуществляется с помощью одного болта диаметром 12 или 14 мм или металлической ленты F 207 или F 107.
|
 |
|
| |
|
|
|
|

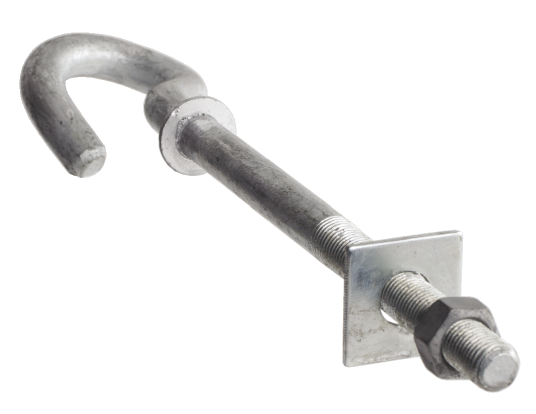

B 16, B 20
|
Крепление СИП по опорам.
Применяются для крепления анкерных или поддерживающих зажимов на железобетонных, металлических или деревянных опорах с технологичными отверстиями.
|
 |
|
