Сборка и установка опор воздушных линий

Сборка и установка опор воздушных линий

Опоры устанавливаемые на прямых участках трасы ВЛ, предназначены только для поддержания проводов и не рассчитываются на нагрузки от тяжения проводов вдоль линий. В обычном режиме работы промежуточные опоры воспринимают вертикальные и горизонтальные нагрузки от массы проводов, изоляторов, арматуры и давления ветра на провода и стойки опор.. В аварийном режиме промежуточные опоры воспринимают нагрузку от тяжения оставшихся проводов, подвергаются кручению и изгибу. Поэтому их рассчитывают с определенным запасом прочности.

Сборка опор ЛЭП

Стойки деревянных опор соединяются в нахлест с железобетонными приставками (пасынками). Соединения приставок с деревянной стойкой выполняются с помощью бандажей из стальной проволоки или стальных хомутов. Для бандажей применяется мягкая оцинкованная проволока диаметром 4 мм или неоцинкованная проволока диаметром 5...6 мм. Число витков бандажа принимается равным:
12 - при диаметре проволоки 4 мм;
10 - при диаметре проволоки 5 мм;
8 - при диаметре проволоки 6 мм.

Деревянные опоры для ВЛ напряжением 35 кВ и выше поставляются отдельными элементами (стойки, траверса, раскосы), сборка которых между собой выполняется с помощью болтовых соединений.

В стойках деревянных опор ВЛ напряжением до 10 кВ высверливаются отверстия для вкручивания стальных крючьев, на которые с помощью полиэтиленовых колпачков формируются штыревые изоляторы. На траверсах деревянных П-образных опор ВЛ напряжением 35 кВ и выше в просверленные отверстия устанавливаются элементы сцепной арматуры для дальнейшего крепления гирлянд изоляторов. При необходимости по стойке деревянной опоры прокладывается заземляющий спуск из стальной проволоки.

На железобетонных опорах ВЛ с помощью специальных хомутов монтируются стальные траверсы. Для ВЛ напряжением до 10 кВ эти траверсы имеют штыри, на которые с помощью полиэтиленовых колпачков армируются штыревые изоляторы. Для ВЛ напряжением 35 кВ и выше на концы траверс устанавливаются элементы сцепной арматуры для дальнейшего крепления гирлянд подвесных изоляторов.

Сборка опор выполняется по возможности ближе к месту ее будущей установки. При сборке применяются автокраны, домкраты и другие механизмы и инструменты. Собранные опоры должны соответствовать рабочим чертежам проекта ВЛ.

Установка опор

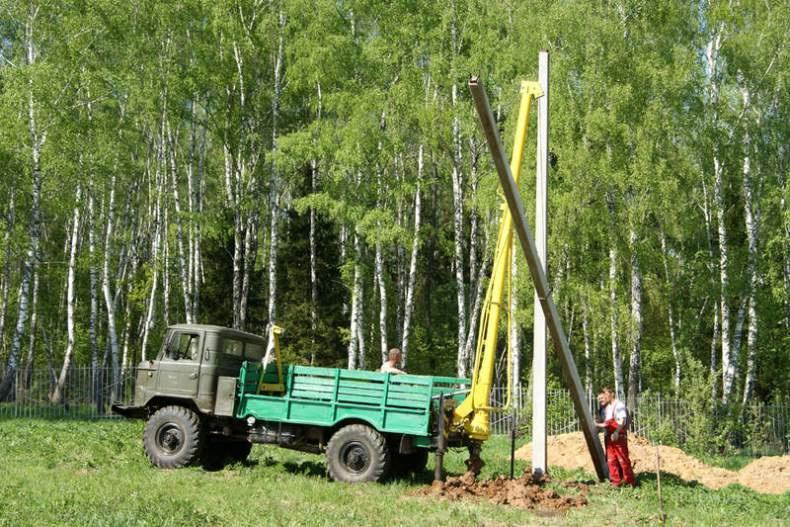

Методы установки опор зависят от их конструкций, фундаментов, а также наличия тех или иных подъемных средств и механизмов. Большинство опор устанавливаются с помощью подъемного крана соответствующей грузоподъемности. Вылет и рабочий ход стрелы подъема крана должны обеспечивать полный подъем опоры, перемещение ее к месту установки и удержание в вертикальном положении до закрепления опоры на фундаменте или в грунте.

При установке опоры выверяется ее вертикальное положение. Для металлических опор используются металлические прокладки, устанавливаемые между пятой опоры и верхней плоскостью железобетонного фундамента. Вертикальность деревянных и железобетонных опор достигается с помощью временных оттяжек и упоров до окончательного закрепления опоры в грунте. Котлованы под деревянные и железобетонные опоры после выверки их вертикального положения засыпаются гравийно-песчаной смесью с послойным трамбованием.
