ЗРУ 35 КВ СЕРИИ КРУ-СЭЩ 65

Закрытое распределительное устройство ЗРУ 35 серии КРУ СЭЩ-65

Закрытое распределительное устройство ЗРУ 35 серии КРУ СЭЩ-65 предназначено для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 Гц на напряжение 35 кВ.

Распределительное устройство закрытого ЗРУ 35 кВ изготавливается в виде блочно-модульного здания со встроенными в него КРУ серии СЭЩ-65 и применяется:

• для комплектования трансформаторных подстанций 35/6(10) в качестве вводных устройств;
• для комплектования трансформаторных подстанций 110/35/6(10), 220/35/6(10) кВ в качестве распределительных устройств среднего напряжения (35 кВ);
• в качестве отдельно стоящих распределительных устройств 35 кВ;
• в качестве пунктов секционирования в сетях 35 кВ.

КРУ СЭЩ-65 используется:

• в распределительных сетях энергокомплекса;
• в нефтяной, газовой, угольной и металлургической промышленности;
• для нужд промышленных предприятий;
• в сельском хозяйстве;
• для городских и муниципальных сетей;
• и на многих других объектах.

КРУ серии СЭЩ-65 располагаются:

• внутри помещений,
• в утеплённых блочно-модульных зданиях контейнерного типа заводской готовности.

Трансформаторные подстанции с КРУ 35 кВ в блок-модулях изготавливаются как проходными, так и тупиковыми по всем мостиковым схемам, каждая из которых имеет в своем составе до десяти ячеек, по пять на каждую секцию.

ЗРУ до пяти ячеек выполняются в транспортабельном, полностью собранном на заводе блоке.

Возможно изготовление распределительного устройства и с большим количеством ячеек, но при этом поставка осуществляется блоками, которые стыкуются между собой на монтажной площадке.

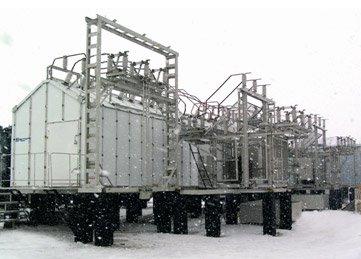

Секционная связь между блоками может быть выполнена жёсткими открытыми шинами через проходные изоляторы, расположенные на крыше блочно-модульного здания, или кабельными вставками.
