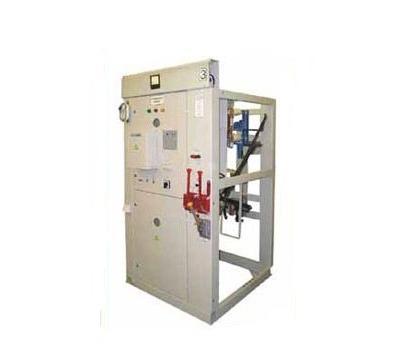

КСО-386 (КСО-393) КАМЕРЫ СБОРНЫЕ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ

Камеры сборные одностороннего обслуживания серии КСО-386 (-393) предназначены для комплектования распределительных устройств напряжением 6 или 10кВ, переменного тока, частотой 50ГЦ, систем с изолированной нейтралью. Камеры сборные одностороннего обслуживания серии КСО-386 (-393) выполняются по схемам первичных соединений. Они комплектуются выключателями нагрузки с ручным приводом типа ВНА, разъединителями и другими аппаратами высокого напряжения в зависимости от схемы. Комплектные распределительные устройства, собранные из камер КСО-386 (-393), комплектуются ошиновкой и торцевыми панелями, а при двухрядной установке камер – шинным мостом.

Конструкция и принцип действия

Внутри камеры КСО-386 (-393) размещена аппаратура главных цепей, на фасаде камеры - приводы выключателей, разъединителей, а также аппаратура вторичных цепей.

В камерах и мостах выполнены следующие механические блокировки:

● блокировка, не допускающая включение заземляющих ножей при включенных главных ножах выключателя нагрузки или разъединителя;
● блокировка, не допускающая включение главных ножей при включенных заземляющих ножах выключателя нагрузки или разъединителя;
● блокировка, препятствующая открыванию двери камеры при включенных главных ножах разъединителя.
