КСО-366 КАМЕРЫ СБОРНЫЕ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ

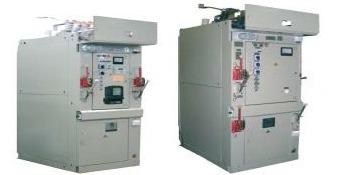

КСО-366 камеры сборные одностороннего обслуживания
КСО-366 камеры сборные одностороннего обслуживания на номинальное напряжение 6 и 10 кВ предназначены для комплектации распределительных устройств трехфазного переменного тока частоты 50 Гц для систем с изолированной или заземленной через дугогасительный реактор нейтралью. А также в распределительных устройствах трансформаторных подстанций, включая комплектные трансформаторные подстанции на промышленных, сельскохозяйственных, железнодорожных и транспортных объектах. Принцип работы камер КСО-366 этой серии определяется совокупностью схем главным и вспомогательных цепей камер.
Конструкция и принцип действия
Внутри камеры КСО-366 размещена аппаратура главных цепей, на фасаде камеры - приводы выключателей, разъединителей, а также аппаратура вторичных цепей. Доступ в камеру обеспечен через: - основную дверь - в зону выключателя, разъединителя, трансформатора напряжения, кабельных присоединений или предохранителей; - верхнюю панельную крышку - в зону, вторичных цепей. Дверь имеет смотровое окно, для обзора внутренней части камер без снятия напряжения. На фасаде может быть размещена аппаратура, а на внутренней стороне выполняется раскладка проводов. Внутри камера КСО-366 освещена лампой накаливания. Конструкция КСО 366 обеспечивает сборку камер в щит, а также соединение главных цепей по сборным шинам. Конструкция камер КСО-366 обеспечивает механические блокировки: - блокировка, не допускающая включение заземляющих ножей при включены главных ножах выключателя нагрузки или разъединителя; - блокировка, не допускающая включение главных ножей при включены заземляющих ножах выключателя нагрузки или разъединителя. В процессе изготовления камер КСО-366 выполняется контрольная сборка в функциональный щит распределительного устройства в соответствии с планом расположения электрооборудования по конкретному заказу, при этом выполняется соединение камер между собой и ошиновка (крепление сборных и ответвительных шин).
Модернизация камер серии КСО-366
Камеры КСО-366 с вакуумными выключателями серии «ВВ/ТЕL» предназначены для модернизации существующих трансформаторных подстанций и комплектации новых распределительных устройств с камерами КСО-366. Они обеспечивают более надёжную защиту кабельных линий и оборудования (силовых трансформаторов) по сравнению с камерами на предохранителях. Релейный блок в этих камерах изготовляется в двух вариантах: на реле РТ-40 или на микропроцессорном блоке управления защитой. На камерах данного типа строятся автоматические системы контроля, учёта и диспетчерского управления электроэнергии (АСКУЭ, АСДУЭ). Она предназначена для централизованного контроля за состоянием устройств электроснабжения и оперативного управления работой оборудования электроподстанций.
